Üst Çözgü Alt Atkı Bağlantılı Çift Katlı kumaş Örgüleri
  • Üst Çözgü Alt Atkı Bağlantılı Çift Katlı kumaş Örgüleri



    Üst çözgü – alt atkı bağlantı sisteminde, alt atkılar sadece belirlenen noktalarda üst çözgülerin üzerinden geçerek üst ve alt kumaşın birbirine bağlanmasını sağlar.

    Üst çözgü-alt atkı bağlantılı çift katlı örgülerin çizimi, farklı iki çözgü grubundan oluştuğu için grup taharı yapılması uygundur.Kesit alırken üst kumaşa ait ipliklerle alt kumaşa ait ipliklerin etkileşimi inceleneceği için her iki iplik grubunun yer alması gerekir. Bu sebeple genellikle ilk iki iplik tercih edilmektedir.



    Örnek 1



    Üst örgü



             2

    D --------------- Z

                   2



    Alt örgü



             2

    D --------------- Z

                   2



    ,oran 1/1 olacak şekilde üst çözgü–alt atkı bağlantılı çift katlı kumaş örgüsünün çizimi;

    Önce rapor alanını belirlenir. Üst ve alt kumaş için çözgü ve atkıları verilen orana göre sıralanır. Sıralamaya üst çözgü ve üst atkıdan başlanır.





    1cf16





    Üst çözgülerle üst atkıların kesişme noktalarında bulunan karelere



               2

    D ------------------ Z

                         2



    üst kumaş örgüsü yerleştirilir.





    1cf17





    Alt çözgülerle alt atkıların kesişme noktalarında bulunan karelere



             2

    D ---------------- Z

                   2



    alt kumaş örgüsü yerleştirilir.





    1cf18



    Üst çözgüler ile alt atkıların kesişme noktalarında bulunan karelere kaldırma işareti ( / ) çizilir.





    1cf19





    Üst çözgülerin alt atkıların üzerine çıkarak bağlantı yapacağı noktalar belirlenir. Belirlenen bağlantı noktalarında bulunan kaldırma işaretleri iptal edilir.





    1cf20



    Bağlantı noktaları örgü üzerinde boş kare olarak gösterilir.





    1cf21





    1cf22

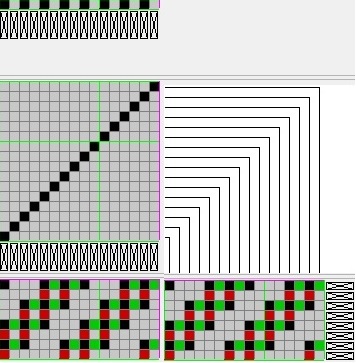

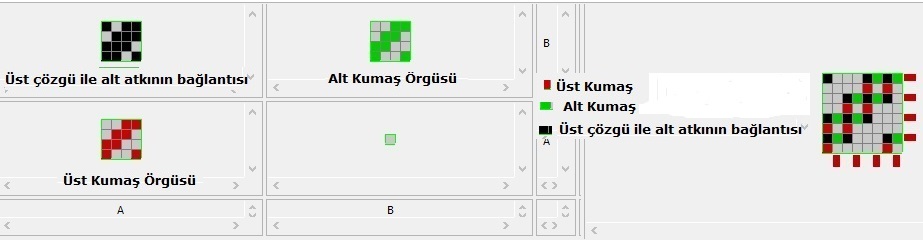

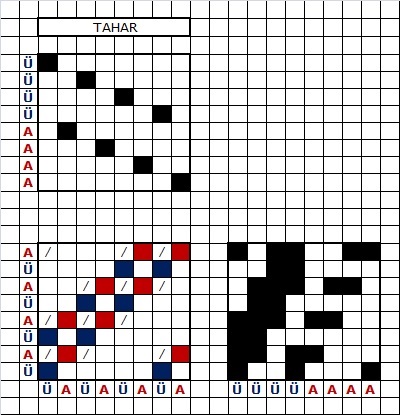

    Tahar ve armür planının çizimi





    1cf23





    1cf24





    1cf25





    1cf26







    Atkı kesitinin çizimi ve bağlantı noktasının işaretlenmesi (Atkı kesitine göre 1. üst çözgü, 3. alt atkı ile bağlantı yapar.)





    1cf27





    Çözgü kesitini çizilmesi ve bağlantı noktasının işaretlenmesi.( Çözgü kesitine göre 1. alt atkı, 3. üst çözgü ile bağlantı yapar.)





    1cf28





    Örnek



    Üst örgü



         4

    D ------------- Z

                 1



    alt örgü



             3

    D --------------- Z

                   2

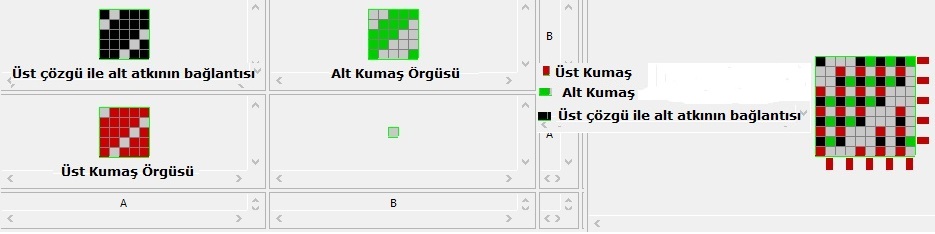

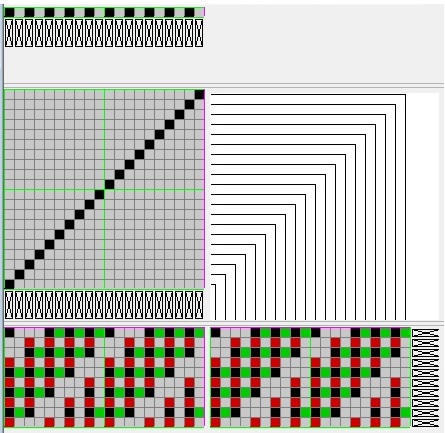

    oran 2/1 olacak şekilde üst çözgü–alt atkı bağlantılı çift katlı kumaş örgüsü ile tahar ve armür planlarını çizilmesi.





    1cf29





    1cf30





    1cf31
