İlave Atkı Bağlantılı Çift Katlı Kumaş Örgüleri
  • İlave Atkı Bağlantılı Çift Katlı Kumaş Örgüleri





    İlave atkı bağlantılı çift katlı örgüler, iki kumaş arasındaki bağlantının özel bir atkı ipliği ile sağlandığı çift katlı örgülerdir.İlave atkı bağlantılı örgülerde bütün bağlantı atkıları üst çözgülerin üzerinde bulunmaktadır. Çift katlı örgülerin çiziminde üst ve alt örgüler yerleştirildikten sonra bağlantı atkıları ile üst çözgülerin kesişme noktalarına kaldırma işareti ( / )çizilir. Kaldırma işaretleri armür planı çizilirken dolu kare olarak gösterilir.İlave atkı bağlantılı çift katlı kumaş örgülerin çizimi farklı iki çözgü grubundan oluştuğu için grup taharı yapılması uygun olacaktır .Kesit alırken üst kumaşa ait ipliklerle alt kumaşa ait ipliklerin ve bağlantı atkısının etkileşimi inceleneceği için her üç iplik grubunun yer alması gerekir. Bu sebeple genellikle ilk üç iplik tercih edilmektedir.

    Örnek 1:



    Üst örgü



         2

    D ----------------- Z

                        2



    Alt örgü



         2

    D ----------------- Z

                         2



    oran 2/1 olacak şekilde ilave atkı bağlantılı çift katlı kumaş örgüsünün, tahar ve armür planlarının çizilmesi.

    1-Rapor alanı belirlenir. Oran 2/1 olduğuna göre çözgü iplikleri bir üst-bir alt,atkı iplikleri bir üst-bir alt bir üst-bir alt ve bir bağlantı şeklinde sıralanır.

    Burada;

    Üst örgü raporunda 4 çözgü 4 atkı, alt örgü raporunda 4 çözgü 4 atkı olduğu unutulmamalıdır.Rapor alanı belirlenirken çözgü,atkı oranı ve bağlantı atkısı dikkate alınır.





    1cf44



    2- Üst çözgülerle üst atkıların kesişme noktalarında bulunan karelere



         2

    D ----------------- Z

                         2



    Üst kumaş örgüsünü yerleştirilir.





    1cf45



    3-Üst çözgülerle üst atkıların kesişme noktalarında bulunan karelere



         2

    D ----------------- Z

                         2



    Alt kumaş örgüsünü yerleştirilir.

    4-Üst çözgüler ile alt atkıların kesişme noktalarında bulunan karelere kaldırma işareti ( / ) çizilir.

    Burada;

    Çift katlı kumaş yapılarında bütün üst çözgülerin alt atkıların üzerinde olması gerektiği kuralı unutulmamalıdır.





    1cf46



    5- Üst çözgülerle bağlantı atkılarının kesişme noktalarında bulunan karelere kaldırma işareti ( / ) çizilir.

    Burada;

    İlave atkı bağlantılı çift katlı örgülerde bütün bağlantı atkıların üst çözgülerin üzerinde olması gerektiği kuralı unutulmamalıdır.





    1cf47



    6- Bağlantı atkısının alt çözgüler ile yapacağı bağlantı noktaları belirlenir. Belirlenen bağlantı noktalarında bulunan kareler doldurulur.

    Burada;

    Bağlantı noktalarını seçerken etrafının çözgü hâkimiyetli (dolu kare) olmasına dikkat edilir.





    1cf48



    7- Bağlantı atkısının üst çözgüler ile yapacağı bağlantı noktaları belirlenir. Belirlenen bağlantı noktalarında bulunan kaldırma işaretleri iptal edilir.

    Burada;

    Bu bağlantı noktaları seçilirken etrafının atkı hâkimiyetli (boş kare) olmasına dikkat edilir.





    1cf49





    8- Bağlantı atkılarının üst çözgülerle bağlantı yaptığı noktalar örgü üzerinde boş kare olarak gösterilir.





    1cf50









    1cf51

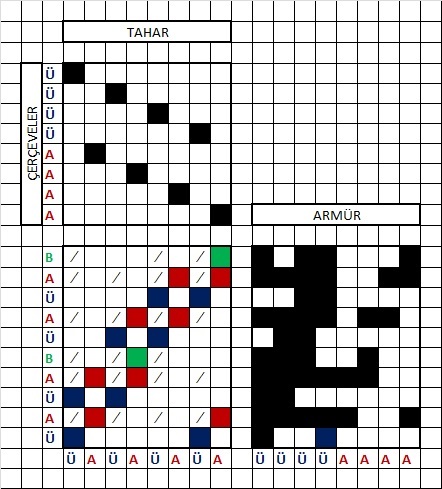

    9- Tahar ve armür planı





    1cf52
